[Рекомендуемые HTPC системы] HTPC на базе ATX - редакция июнь 2010 (часть 2)

[Рекомендуемые HTPC системы]  HTPC на базе ATX - редакция июнь 2010 (часть 2)

В первой частиРекомендуемые HTPC системы часть 1рассматривались общие рекомендации в построении HTPC систем, в этой мы более подробно пройдемся по системам форм-фактора ATX

ATX Системы

Общие сведения:
Форм-фактор ATX поддерживает до 7 слотов расширения (MicroATX только 4), а так же болше накопителей (HDD). Кроме того производители материнских плат стремятся к внедрению лучших процессоров, схем питания и охлаждения.
Мы рассмотрим системы HTPC низкого класса (Low-end), системы среднего класса (Mid-range), системы высокого класса (High-end) и системы премиум класса (Premium) для каждого чипсета Intel и AMD
Основные отличия:

  • Low-end системы: обеспечивают достаточно хорошее качество воспроизведения видео при низкой стоимости.
  • Mid-range системы: обеспечивают наилучшую производительность воспроизведения видео без компромиссов.
  • High-end системы: Так же в состоянии обрабатывать другие HTPC задачи, такие как перекодирование видео и игры с достаточно хорошей производительностью.
  • Premium системы: предназначены для лучшей (но не слишком дорогой) системы доступной на сегодняшний день
Так как расширяемость является отличительной чертой форм-факторе ATX, мы установим следующие критерии:
Материнская плата должна иметь:

  • Low-end:
    • 1 x PCIe 2.0 x16 для видео карты
    • 3 x PCIe x1 для HBA, саунд карты и ТВ-тюнера

  • Mid-range и high-end:
    • 1 x PCIe 2.0 x8 для видео карты
    • 1 x PCIe x8 для HBA
    • 2 x PCIe x1 для саунд карты и ТВ-тюнера

  • Premium:
    • 2 x PCIe 2.0 x16 (or x8) для видео карты типа CrossFireX и/или SLI
    • 1 x PCIe x1 для саунд карты и ТВ-тюнера
    • 1 x PCIe x4 для саунд карты и ТВ-тюнера
    Но некоторые системы не отвечают этим требованиям (нет хорошей материнской платы).

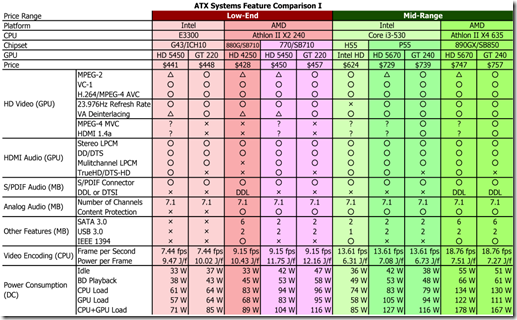

    Вот наглядный график для сравнения.
    SolidCaptureImage1810984
    SolidCaptureImage1847410

  • HD Video (GPU)
    • MPEG-2: Полное аппаратное ускорение MPEG-2 декодирования.
    • VC-1: Полное аппаратное ускорение VC-1 декодирования.
    • H.264/MPEG-4 AVC: Полное аппаратное ускорение H.264/MPEG-4 AVC декодирования.
    • 23.976Hz Refresh Rate: Поддержка 23.976Hz частоты обновления.
    • VA Deinterlacing: Векторный адаптивный деинтерлейсинг или эквивалент для HD и SD видео с чересстрочной разверткой.
    • MPEG-4 MVC: Полное аппаратное ускорение MPEG-4 MVC (Blu-ray 3D кодек) декодирования.
    • HDMI 1.4a: Поддержка 3D-структур обязательного формата видео с помощью, HDMI 1.4a.

  • HDMI Audio (GPU): Это свидетельствует о поддерживаемых аудио форматов через HDMI от GPU..

  • S/PDIF Audio (MB)
    • S/PDIF Connector: Это указывает на существование S / PDIF разъем (оптический или коаксиальный) на задней панели материнской платы.
    • DDL or DTSI: DDL это Dolby Digital Live, DTSI это DTS Interactive. Эти технологии кодируют многоканальный LPCM и направляют в аудио кодек материнской платы в формате Dolby Digital или DTS в режиме реального времени. Удобный инструмент для получения объемного звучания из игр через S / PDIF.

  • Analog Audio (MB)
    • Number of Channels: поддерживаемое количество каналов аудио кодеком материнской платы..
    • Content Protection: Поддержка защищенного аудио. Вы можете получить полную поддержку аналогового аудио с Blu-Ray дисков при использовании коммерческих программных Blu-Ray проигрывателей.

  • Other Features (MB)
    • SATA 3.0: количество SATA 3.0 (6Gbps) .
    • USB 3.0: количество USB 3..
    • IEEE 1394: поддержка IEEE 1394 (FireWire).

  • Video Encoding (CPU)
    • Frame per Second: x264 HD Benchmark 3.0 скорость рендеринга.
    • Power per Frame: Потребляемая мощность всей системы для кодирования кадра в тесте выше. стоимость зависит от эффективности блока питания, которая зависит от различных факторов. Так что берите это как грубую оценку.

  • Power Consumption (DC): потребляемая мощность.
    • Idle: в простое.
    • BD Playback: воспроизведение BD фильмов (из ISO сохраненных на внутреннем накопителе HDD) проигрывается с помощью PowerDVD 10 Ultra.
    • CPU Load: Prime95 (Small FFTs).
    • GPU Load:  FurMark (Stress Test).
    • CPU+GPU Load: Prime95 (Small FFTs) и FurMark (Stress Test) .
    Есть множество хороших ATX корпусов для построения HTPC систем. Вот список наиболее подходящих ATX корпусов. Все SilverStone корпуса за исключением LC16M и GD01, Antec Fusion Remote Max, и Thermaltake DH103/DH104 могут вмещать видео карты любой длинны а так же в них есть возможность расширения корзины для дисков HDD. Корпуса для HTPC без LCD/VFD/IR приемников:
    • SilverStone Lascala LC10-E SST-LC10B-E ATX,
    • SilverStone Lascala LC13-E SST-LC13B-E ATX,
    • SilverStone Lascala LC17 SST-LC17B ATX,
    • SilverStone Lascala LC20 SST-LC20B ATX,
    • SilverStone Lascala GD01 SST-GD01B-R ATX, с карт-ридером
    • nMEDIAPC HTPC 2000B ATX, с карт-ридером
    • nMEDIAPC HTPC 6000B ATX, с карт-ридером
    • Zalman HD501 ATX, с LCD/IR приемником.
    Корпуса для HTPC с LCD/VFD/IR приемниками:
    • SilverStone Lascala LC10-MX SST-LC10B-MX ATX,
    • SilverStone Lascala LC16M-R SST-LC16B-MR ATX,
    • SilverStone Lascala LC20M SST-LC20B-M ATX,
    • SilverStone Lascala GD01MX SST-GD01B-MXR ATX,
    • SilverStone Crown CW02 SST-CW02B-MXR ATX,
    • Antec Fusion Remote Max ATX,
    • Zalman HD503 ATX,
    • Thermaltake DH101 VF7001BNS ATX,
    • Thermaltake DH202 VJ80011N2Z ATX,
    • Thermaltake DH103 VH3001BNS ATX,
    • Thermaltake DH104 VH4001BNS ATX,
    Обратите внимание, что список носит лишь рекомендательный характер. Вы должны выбрать тот корпус, который соответствует вашим потребностям.
    Low-End Системы ¯¯¯¯¯¯¯¯¯¯¯¯¯¯ Intel
    System
    • CPU: Celeron E3300 2.50GHz 1MB L2 LGA775,. альтернатива Pentium Dual-Core E5400 2.70GHz 2MB L2 LGA775,
    • CPU кулер: .
    • Материнская плата: GIGABYTE GA-EP43T-UD3L LGA775 Intel P43 chipset ATX, $80. альтернатива GIGABYTE GA-EP43T-USB3 LGA775 Intel P43 chipset ATX,
    • Память: G.SKILL F3-12800CL9D-2GBNQ DDR3-1600 2 x 1GB Kit,
    • Видеокарта (ATI): PowerColor AX5450 512MK3-SH Radeon HD 5450 GDDR3 512MB,
    • Видеокарта (NVIDIA): ECS NGT220C-512QZ-F GeForce GT 220 DDR2 512MB low-profile,
    • HDD: Seagate Barracuda 7200.12 500GB ST3500418AS SATA 3.0Gbps 7200 RPM,
    • Блок питания: Corsair VX450W CMPSU-450VX 450W, .альтернатива Enermax ECO80+ II 400W EES400AWT II,
    • Корпус: SilverStone Lascala LC10-E SST-LC10B-E ATX,
    • Общая стоимость около: $449 для ATI, $456 для NVIDIA
    SolidCaptureImage2009199
    System
    • CPU: Athlon II X2 240 ADX240OCGQBOX 2.8GHz AM3,
    • CPU кулер: Stock cooler, $0.
    • Материнская плата: GIGABYTE GA-880GA-UD3H AM3 AMD 880G/SB850 chipset ATX,
    • Память: G.SKILL F3-12800CL9D-2GBNQ DDR3-1600 2 x 1GB Kit,
    • Видеокарта: Radeon HD 4250 (integrated in the chipset),
    • HDD: Seagate Barracuda 7200.12 500GB ST3500418AS SATA 3.0Gbps 7200 RPM,
    • Блок питания: Corsair VX450W CMPSU-450VX 450W, альтернатива Enermax ECO80+ II 400W EES400AWT II,
    • Корпус: SilverStone Lascala LC10-E SST-LC10B-E ATX,
    • Общая стоимость около: $436

    SolidCaptureImage2085218
    Radeon HD 4250 does not support multichannel LPCM/Dolby TrueHD/DTS-HD (HRA and MA) over HDMI. If you want them, you have to add a discrete graphics card. Here is an example of such a system. System
    • CPU: Athlon II X2 240 ADX240OCGQBOX 2.8GHz AM3,
    • CPU кулер:
    • Материнская плата: ASRock 770 Extreme3 AM3 AMD 770/SB710 chipset ATX, альтернатива GIGABYTE GA-770T-USB3 AM3 AMD 770/SB710 chipset ATX, .
    • Память: G.SKILL F3-12800CL9D-2GBNQ DDR3-1600 2 x 1GB Kit,
    • Видеокарта (ATI): PowerColor AX5450 512MK3-SH Radeon HD 5450 GDDR3 512MB,
    • Видеокарта (NVIDIA): ECS NGT220C-512QZ-F GeForce GT 220 DDR2 512MB low-profile,
    • HDD: Seagate Barracuda 7200.12 500GB ST3500418AS SATA 3.0Gbps 7200 RPM,
    • Блок питания: Corsair VX450W CMPSU-450VX 450W, альтернатива Enermax ECO80+ II 400W EES400AWT II,
    • Корпус: SilverStone Lascala LC10-E SST-LC10B-E ATX,
    • Общая стоимость около: $458 для ATI, $465 для NVIDIA
    SolidCaptureImage2156589

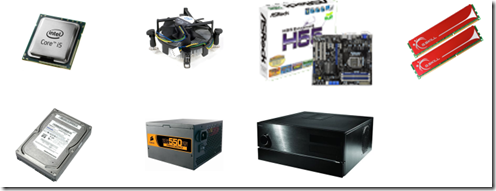

    Mid-Range Системы ¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯ Intel (iGPU)
    System
    • CPU: Core i3 530 2.93GHz LGA1156,
    • CPU кулер:
    • Материнская плата: ASRock H55 Extreme3 LGA1156 Intel H55 chipset ATX, $110. альтернатива GIGABYTE GA-H55-USB3 LGA1156 Intel H55 chipset ATX, .
    • Память: G.SKILL F3-12800CL9D-4GBNQ DDR3-1600 2 x 2GB Kit,
    • Видеокарта: Intel HD Graphics (integrated in the chipset),
    • HDD: Seagate Barracuda 7200.12 500GB ST3500418AS SATA 3.0Gbps 7200 RPM,
    • Блок питания: Corsair VX550W CMPSU-550VX 550W, альтернатива Enermax ECO80+ 500W EES500AWT,
    • Корпус: Antec Fusion Remote Max ATX, с  LCD/IR
    • Общая стоимость около: $625
    SolidCaptureImage2245010

    Intel System


  • CPU: Core i3 530 2.93GHz LGA1156,

  • CPU кулер:

  • Материнская плата: MSI P55A-G55 LGA1156 Intel P55 chipset ATX, альтернатива  ASUS P7P55D-E LGA1156 Intel P55 chipset ATX,

  • Память: G.SKILL F3-12800CL9D-4GBNQ DDR3-1600 2 x 2GB Kit,

  • Видеокарта (ATI): Sapphire HD 5670 GDDR5 512MB 100287L, альтернатива HIS H567Q512 Radeon HD 5670 GDDR5 512MB,

  • Видеокарта (NVIDIA): EVGA 01G-P3-1235 GeForce GT 240 DDR3 1GB,

  • HDD: Seagate Barracuda 7200.12 500GB ST3500418AS SATA 3.0Gbps 7200 RPM,

  • Блок питания: Corsair VX550W CMPSU-550VX 550W, альтернатива Enermax ECO80+ 500W EES500AWT,

  • Корпус: Antec Fusion Remote Max ATX,

  • Общая стоимость около: $730 для ATI, $740 для NVIDIA




  • SolidCaptureImage2330561

    AMD
    System
    • CPU: Athlon II X4 635 ADX635WFGIBOX 2.9GHz AM3,
    • CPU кулер: Cooler Master (Geminii S) RR-CCH-PBU1-GP,
    • Материнская плата: GIGABYTE GA-890GPA-UD3H AM3 AMD 890GX/SB850 chipset ATX,альтернатива  ASRock 880G Extreme3 AM3 AMD 880G/SB850 chipset ATX,
    • Память: G.SKILL F3-12800CL9D-4GBNQ DDR3-1600 2 x 2GB Kit,
    • Видеокарта (ATI): Sapphire HD 5670 GDDR5 512MB 100287L, альтернатива  HIS H567Q512 Radeon HD 5670 GDDR5 512MB,
    • Видеокарта (NVIDIA): EVGA 01G-P3-1235 GeForce GT 240 DDR3 1GB,
    • HDD: Seagate Barracuda 7200.12 500GB ST3500418AS SATA 3.0Gbps 7200 RPM,
    • Блок питания: Corsair VX550W CMPSU-550VX 550W, альтернатива Enermax ECO80+ 500W EES500AWT,
    • Корпус: Antec Fusion Remote Max ATX, with LCD/IR receiver/remote,
    • Общая стоимость около: $748 для ATI, $758 для NVIDIA.
    SolidCaptureImage2558556

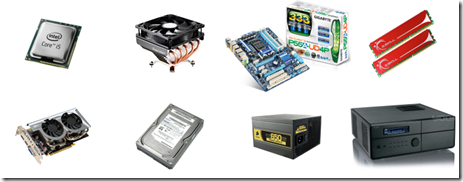

    High-End Системы ¯¯¯¯¯¯¯¯¯¯¯¯¯¯ Intel System

    • CPU: Core i5-750 2.66GHz LGA1156,
    • CPU кулер: Cooler Master (Geminii S) RR-CCH-PBU1-GP,
    • Материнская плата: GIGABYTE GA-P55A-UD4P LGA1156 Intel P55 chipset ATX, альтернатива ASRock P55 Deluxe3 LGA1156 Intel H55 chipset ATX, или , ASUS P7P55D-E PRO LGA1156 Intel P55 chipset ATX, или MSI P55A-GD65 LGA1156 Intel P55 chipset ATX,
    • Память: G.SKILL F3-12800CL9D-4GBNQ DDR3-1600 2 x 2GB Kit,
    • Видеокарта (ATI): MSI R5770 Hawk Radeon HD 5770 GDDR5 1GB,
    • Видеокарта (NVIDIA): GeForce GTX 460 768MB, для примера EVGA 768-P3-1360-TR, или GeForce GTX 460 1GB,
    • HDD: Seagate Barracuda 7200.12 500GB ST3500418AS SATA 3.0Gbps 7200 RPM,
    • Блок питания: Corsair TX650W CMPSU-650TX 650W, альтернатива Enermax ECO80+ 620W EES620AWT,
    • Корпус: Zalman HD503 ATX, with LCD/IR receiver/remote,
    • Общая стоимость около: $1041 для ATI, $1061 для NVIDIA
    SolidCaptureImage2620707

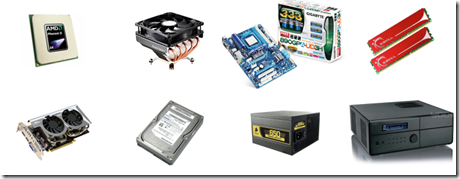

    AMD System

    • CPU: Phenom II X6 1055T HDT55TFBGRBOX 2.8GHz AM3,
    • CPU кулер: Cooler Master (Geminii S) RR-CCH-PBU1-GP,
    • Материнская плата: GIGABYTE GA-890GPA-UD3H AM3 AMD 890GX/SB850 chipset ATX, альтернатива ASUS M4A89GTD PRO/USB3 AM3 AMD 890GX/SB850 chipset ATX,
    • Память: G.SKILL F3-12800CL9D-4GBNQ DDR3-1600 2 x 2GB Kit,
    • Видеокарта (ATI): MSI R5770 Hawk Radeon HD 5770 GDDR5 1GB,
    • Видеокарта (NVIDIA): GeForce GTX 460 768MB, для примера EVGA 768-P3-1360-TR, или GeForce GTX 460 1GB,
    • HDD: Seagate Barracuda 7200.12 500GB ST3500418AS SATA 3.0Gbps 7200 RPM,
    • Блок питания: Corsair TX650W CMPSU-650TX 650W, альтернатива Enermax ECO80+ 620W EES620AWT,
    • Корпус: Zalman HD503 ATX, with LCD/IR receiver/remote,
    • Общая стоимость около: $997 для ATI, $1017 для NVIDIA
    SolidCaptureImage2696851

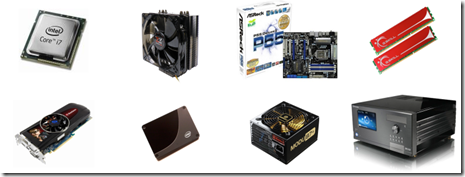

    Premium Системы ¯¯¯¯¯¯¯¯¯¯¯¯¯¯ Intel (LGA 1156) System
    • CPU: Core i7-860 2.80GHz LGA1156,
    • CPU кулер: Xigmatek Dark Knight-S1283V, $45, с Xigmatek Crossbow ACK-I5361.
    • Материнская плата: ASRock P55 Deluxe3 LGA1156 Intel H55 chipset ATX, альтернатива ASUS P7P55D-E PRO LGA1156 Intel P55 chipset ATX,
    • Память: G.SKILL F3-12800CL9D-4GBNQ DDR3-1600 2 x 2GB Kit,
    • Видеокарта (ATI): Sapphire HD 5850 GDDR5 1GB 100282-3SR, 2 таких карты для CrossFireX,
    • Видеокарта (NVIDIA): GeForce GTX 470, для примера EVGA 012-P3-1470-AR, 2 таких карты для SLI,
    • HDD: Intel X25-M SSDSA2MH080G2R5 80GB SATA 3.0Gbps SSD, альтернатива  OCZ Vertex 2 OCZSSD2-2VTX100G 100GB SATA 3.0Gbps SSD,
    • Блок питания: Enermax MODU87+ 700W EMG700AWT,
    • Корпус: Thermaltake DH104 VH4001BNS ATX, with 7” touch screen/IR receiver/remote, альтернатива Thermaltake DH103 VH3001BNS ATX, with LCD/IR receiver/remote,или SilverStone Crown CW02 SST-CW02S-MXR ATX, with LCD/IR receiver/remote,
    • Общая стоимость около: $1813 для не-CrossFireX, $2113 для CrossFireX; $1833 для не-SLI, $2153 для SLI.
    SolidCaptureImage2766833


    Intel (LGA 1366) System
    • CPU: Core i7-930 2.80GHz LGA1366,
    • CPU кулер: Xigmatek Dark Knight-S1283V,
    • Материнская плата: GIGABYTE GA-X58A-UD3R LGA1366 Intel X58 chipsets ATX, альтернатива  ASUS P6X58D-E LGA1366 Intel X58 chipsets ATX,
    • Память: G.SKILL F3-12800CL9T-6GBNQ DDR3-1600 3 x 2GB Kit,
    • Видеокарта (ATI): Sapphire HD 5850 GDDR5 1GB 100282-3SR, 2 таких карты для  CrossFireX,
    • Видеокарта (NVIDIA): GeForce GTX 470, для примера EVGA 012-P3-1470-AR, 2 таких карты для SLI,
    • HDD: Intel X25-M SSDSA2MH080G2R5 80GB SATA 3.0Gbps SSD, альтернатива OCZ Vertex 2 OCZSSD2-2VTX100G 100GB SATA 3.0Gbps SSD,
    • Блок питания: Enermax MODU87+ 700W EMG700AWT,
    • Корпус: Thermaltake DH104 VH4001BNS ATX, with 7” touch screen/IR receiver/remote, альтернатива Thermaltake DH103 VH3001BNS ATX, with LCD/IR receiver/remote, или SilverStone Crown CW02 SST-CW02S-MXR ATX, with LCD/IR receiver/remote,
    • Общая стоимость около: $1896 для не-CrossFireX, $2196 для CrossFireX; $1916 для не-SLI, $2236 для SLI.
    SolidCaptureImage2813634

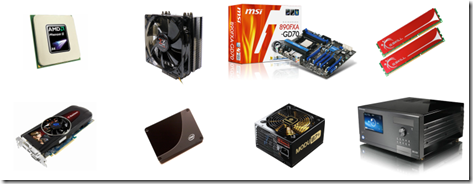

    AMD System
    • CPU: Phenom II X6 1090T 'Black Edition' HDT90ZFBGRBOX 3.2GHz AM3,
    • CPU кулер: Xigmatek Dark Knight-S1283V, $45, with Enzotech Type-X AM2 Retention Modules,
    • Материнская плата: MSI 890FXA-GD70 AM3 AMD 890FX/SB850 chipset ATX,альтернатива GIGABYTE GA-890FXA-UD5 AM3 AMD 890FX/SB850 chipset ATX,
    • Память: G.SKILL F3-12800CL9D-4GBNQ DDR3-1600 2 x 2GB Kit,
    • Видеокарта: Sapphire HD 5850 GDDR5 1GB 100282-3SR, 2 таких карты для CrossFireX,
    • HDD: Intel X25-M SSDSA2MH080G2R5 80GB SATA 3.0Gbps SSD, альтернатива OCZ Vertex 2 OCZSSD2-2VTX100G 100GB SATA 3.0Gbps SSD,
    • Блок питания: Enermax MODU87+ 700W EMG700AWT,
    • Корпус: Thermaltake DH104 VH4001BNS ATX, with 7” touch screen/IR receiver/remote, альтернатива Thermaltake DH103 VH3001BNS ATX, with LCD/IR receiver/remote, или SilverStone Crown CW02 SST-CW02S-MXR ATX, with LCD/IR receiver/remote,
    • Общая стоимость около: $1850 для не-CrossFireX, $2150 для CrossFireX.
    SolidCaptureImage2873304

    Первая часть поста о HTPC
    Перевод Recommended HTPC Systems – June 2010 Edition
